    CQB系列磁力驱动离心泵

    CQB系列磁力驱动离心泵
    产品介绍

    一、CQB系列磁力驱动离心泵--产品概述:

    ejiamp/牌CQB 磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
    ejiamp牌CQB系列磁力驱动离心泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
    CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

    二、CQB系列磁力驱动离心泵--产品用途:

    CQB系列磁力驱动离心泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

    三、型号意义:

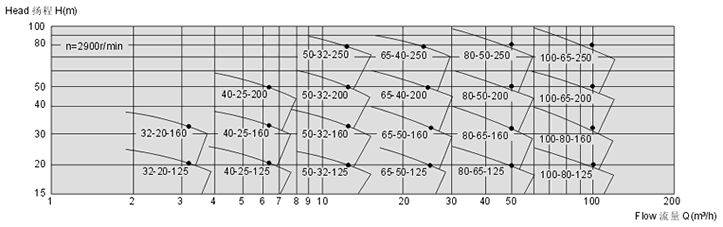

    四、CQB系列磁力驱动离心泵--型谱图:

    CQB型普图

    五、产品结构图:

    六、性能参数:

    型 号
    口径
    流量 (m3/h)
    扬程 (m)
    电机功率 (kW)

    电 压

    (V)

    材 质
    进口(mm)
    出口(mm)
    CQB32-20-125
    32
    20
    3.2
    20
    1.1
    380

    CQB32-20-160
    32
    20
    3.2
    32
    1.5
    380
    CQB40-25-125
    40
    25
    6.3
    20
    2.2
    380
    CQB40-25-160
    40
    25
    6.3
    32
    3
    380
    CQB40-25-200
    40
    25
    6.3
    50
    5.5
    380
    CQB50-32-125
    50
    32
    12.5
    20
    3
    380
    CQB50-32-160
    50
    32
    12.5
    32
    4
    380
    CQB50-32-200
    50
    32
    12.5
    50
    7.5
    380
    CQB50-32-250
    50
    32
    12.5
    80
    18.5
    380
    CQB65-50-125
    65
    50
    25
    20
    4
    380
    CQB65-50-160
    65
    50
    25
    32
    7.5
    380
    CQB65-40-200
    65
    40
    25
    50
    15
    380
    CQB65-40-250
    65
    40
    25
    80
    18.5
    380
    CQB80-65-125
    80
    65
    50
    20
    7.5
    380
    CQB80-65-160
    80
    65
    50
    32
    15
    380
    CQB80-50-200
    80
    50
    50
    50
    18.5
    380
    CQB80-50-250
    80
    50
    50
    80
    37
    380
    CQB100-80-125
    100
    80
    100
    20
    15
    380
    CQB100-80-160
    100
    80
    100
    32
    18.5
    380
    CQB100-65-200
    100
    65
    100
    50
    37
    380
    CQB100-65-250
    100
    65
    100
    80
    55
    380
