化工泵常见槽位的安装示意图及说明

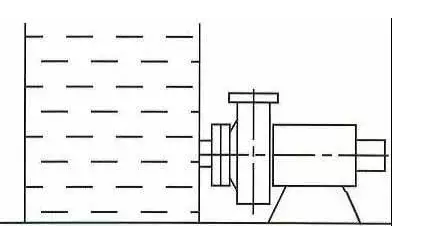

A.高槽位正压状态
特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时储槽的液体能自流到泵腔中。

B.高槽位负压状态
特点说明：泵安装在粗糙的底部，密闭的储槽处于负压状态，这种状态选泵，必须弄清储槽中负压的确切数据，方可定型。

C.低槽位不装底阀装虹吸桶状态
特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一帮助启动的虹吸桶，第一次启动泵之前需将虹吸桶中灌满液体，以后就不需要再罐。

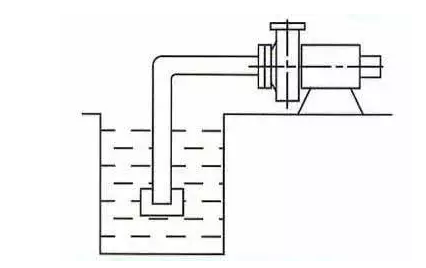

D.低槽位装底阀状态
特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动变更之前，都须将泵腔内灌满液体，切不可空转水泵。
